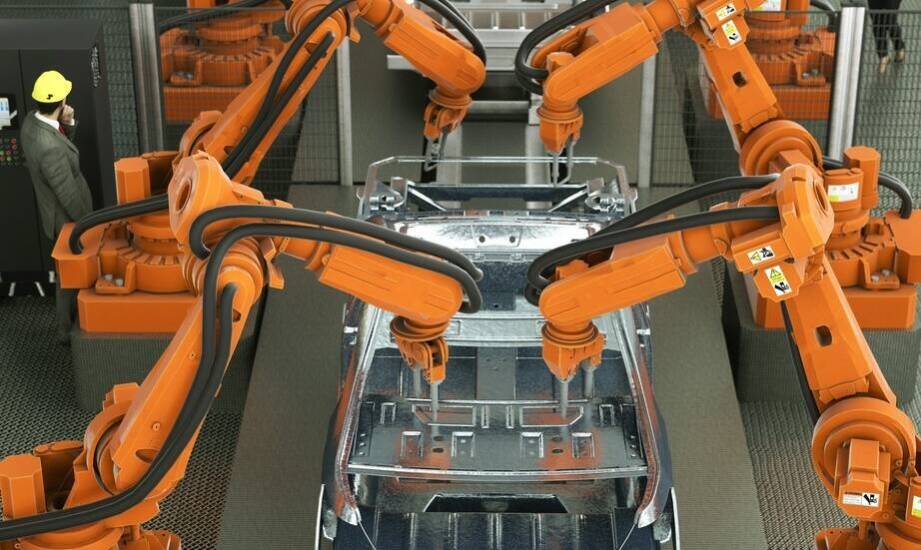

Dlaczego układ sterowania decyduje o precyzji i bezpieczeństwie stanowiska montażowego z manipulatorem

W stanowisku montażowym wyposażonym w manipulator przemysłowy precyzja ruchów i ochrona przed awariami zależą głównie od logiki układu sterowania. Mechanizm chwytaka czy podnośnika zapewnia niezbędną siłę, ale to nadrzędny sterownik decyduje o kolejności operacji oraz błyskawicznej reakcji na sygnały napływające z czujników. Norma PN-EN ISO 13849-1 określa rygorystyczne wymagania dla takich systemów bezpieczeństwa, definiując między innymi performance level (PL) w skali od „a” do „e”. Wyższe poziomy w tej klasyfikacji gwarantują znacznie większą niezawodność, co ma kluczowe znaczenie w środowisku produkcyjnym, gdzie operator ściśle współpracuje z urządzeniem transportu bliskiego. Właściwa logika sterowania porządkuje chaos i pozwala ustandaryzować każdy pojedynczy ruch na linii montażowej.

Jak układ sterowania porządkuje cykl pracy i chroni strefę montażu

Sterownik PLC organizuje cykl pracy manipulatora w powtarzalnej, niezwykle szybkiej pętli, która opiera się na trzech podstawowych krokach: odczycie stanów wejść, wykonaniu zadanego programu oraz aktualizacji wyjść. Najpierw system weryfikuje fizyczne podanie detalu na stanowisko, korzystając z sygnałów przesyłanych przez czujniki zbliżeniowe lub precyzyjne enkodery pozycjonujące. Dopiero po potwierdzeniu obecności elementu układ inicjuje ruch narzędzia, na przykład specjalistycznego chwytaka pneumatycznego, i czeka na elektroniczne zatwierdzenie osiągnięcia zadanej pozycji. Gdy operacja dobiega końca, program wymusza określoną reakcję maszyny. Manipulator wraca do wyjściowej pozycji bezpiecznej, co skutecznie zapobiega kolizjom z otoczeniem oraz przygotowuje układ do przyjęcia kolejnego komponentu. Cały pojedynczy cykl skanowania sterownika PLC trwa zazwyczaj zaledwie od 10 do 100 milisekund, co w praktyce gwarantuje absolutną płynność sekwencji roboczej i brak zauważalnych opóźnień.

Za fizyczną ochronę operatora w tym samym czasie odpowiadają zaawansowane czujniki bezpieczeństwa, takie jak przemysłowe kurtyny świetlne lub czułe maty naciskowe, które w sposób ciągły monitorują wyznaczoną strefę pracy. W przypadku nagłego wejścia człowieka do obszaru wysokiego ryzyka blokady natychmiast zatrzymują ruch układu mechanicznego, aktywując certyfikowane przekaźniki zgodne z normą PN-EN 62061. Te newralgiczne elementy momentalnie wykrywają potencjalne kolizje oraz przypadkowe ingerencje z zewnątrz, natychmiast przerywając cykl sterownika i automatycznie sygnalizując stan alarmowy. Zgodnie z wytycznymi normy EN ISO 13849-1 projekt takiego układu musi być obligatoryjnie poprzedzony wnikliwą analizą ryzyka. Pozwala to konstruktorom dobrać odpowiednią kategorię architektury bezpieczeństwa (od B do 4) oraz właściwy poziom PL, skutecznie minimalizując prawdopodobieństwo wystąpienia niebezpiecznej awarii podczas rutynowej pracy.

Synchronizacja napędów, adaptacja osi i rejestracja parametrów w HMI

Układ sterowania bardzo precyzyjnie synchronizuje jednoczesną pracę manipulatora, podnośnika i chwytaka za pomocą dedykowanego programu sekwencyjnego, tworzonego najczęściej w czytelnym bloku SFC (Sequential Function Chart). Dzięki takiemu podejściu do inżynierii oprogramowania parametry procesu, takie jak aktualna pozycja i prędkość poszczególnych napędów, mogą być dynamicznie modyfikowane i dostosowywane do komponentów o skrajnie różnych gabarytach. Stanowi to ogromną wartość chociażby w prężnie rozwijającej się branży e-mobility. Produkujące między innymi nowoczesne skutery elektryczne w Grodzisku Wielkopolskim oraz w innych wielkopolskich ośrodkach zakłady wymagają od swoich linii montażowych wyjątkowej elastyczności. Zintegrowane stanowiska tego typu mogą bezpiecznie obsługiwać ciężkie elementy, na przykład baterie o masie sięgającej nawet 250 kg, zachowując przy tym pełną powtarzalność. Projektowaniem podobnych maszyn pod klucz w regionie zajmuje się firma ETIOA Tomasz Barski z Rakoniewic. Przedsiębiorstwo to opracowuje układy sterowania ściśle dopasowane do urządzeń dźwignicowych z własnej linii hAngel, a potwierdzeniem jakości tych wdrożeń jest certyfikat ISO 9001:2015 oraz zaplecze demonstracyjne zlokalizowane w Grodzisku Wielkopolskim.

Właściwie zaprogramowane stanowisko pracy na bieżąco gromadzi również szczegółowe dane o własnym funkcjonowaniu. Wszystkie kluczowe parametry cyklu roboczego, w tym dokładne czasy trwania poszczególnych operacji oraz kody ewentualnych błędów sprzętowych, są w czasie rzeczywistym zapisywane i wizualizowane przez panel operatorski HMI. Dostęp do czytelnej historii zdarzeń znacznie ułatwia diagnozowanie odchyłek procesowych i obiektywnych przyczyn nieplanowanych przestojów. Analiza zgromadzonych w logach informacji pozwala inżynierom utrzymania ruchu niezwykle szybko zidentyfikować pierwotne źródło problemu. Może to być na przykład mikroopóźnienie w synchronizacji osi lub powtarzająca się usterka zabrudzonego czujnika optycznego. Szybka diagnoza drastycznie skraca czas potrzebny na wdrożenie skutecznej interwencji serwisowej.

Dobrze zaprojektowany układ sterowania, oparty na niezawodnych komponentach przemysłowych, skutecznie stabilizuje cały proces produkcyjny, upraszcza przezbrojenie maszyny na nowe warianty części i zauważalnie zwiększa powtarzalność operacji. Z perspektywy inżynieryjnej sam mechanizm podnośnika to jedynie siłowe ramię wykonawcze, które bez inteligentnego nadzoru nie poradzi sobie ze zmiennym środowiskiem pracy. W złożonych stanowiskach wyposażonych w nowoczesne manipulatory to właśnie wnikliwie przetestowana logika programowalnego sterownika PLC redukuje ryzyko błędów operatora, chroni cenny park maszynowy przed uszkodzeniami i wymiernie podnosi ogólną efektywność każdego realizowanego montażu.
